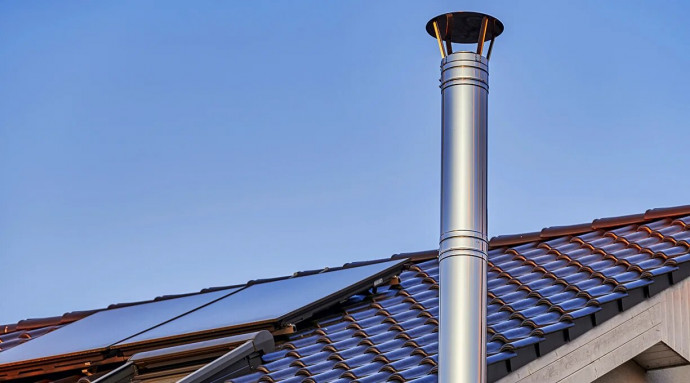

Монтаж дымохода из сэндвич-труб своими руками
В этой статье мы расскажем о критериях выбора дымохода, способах самостоятельной установки и необходимых инструментах.
Конструкция сэндвич-трубы
Сэндвич-дымоход – это трехслойная конструкция, состоящая из двух стальных труб (внутренней и внешней) и теплоизоляционного материала между ними.
Внутренняя труба может быть изготовлена из аустенитной или ферритной стали. Аустенитные трубы рекомендуется использовать для отопительных приборов с обильным конденсатом, а ферритные – для котлов с меньшим его образованием. Аустенитные трубы, как правило, более долговечны.
Теплоизоляция предотвращает охлаждение газов внутри трубы, ускоряет ее прогрев и снижает риск возгорания близлежащих поверхностей. В качестве теплоизолятора используют базальтовое волокно или керамическую вату. Базальтовое волокно выдерживает температуру до 600 °C, а керамическая вата – до 1000 °C.
Внешняя оболочка защищает теплоизоляцию и выполняет эстетическую функцию. Для ее изготовления используют более дешевые материалы, например, оцинкованную сталь, которая, однако, со временем может покрыться ржавчиной. Альтернативой являются сэндвич-трубы с внешним слоем из нержавеющей стали. Они более дорогие, но не подвержены коррозии. Внешний слой может быть дополнительно окрашен термостойкой краской.
Преимущества и недостатки сэндвич-дымоходов
К преимуществам сэндвич-труб относятся: отсутствие необходимости в дополнительном утеплении, простота ремонта и обслуживания, легкость самостоятельной установки и компактный внешний вид.
К недостаткам можно отнести: риск отклонения от оси и разрушения при неправильной установке, возможность разгерметизации стыков, осыпание утеплителя и высокая стоимость.
При монтаже сэндвич-дымоходов необходимо строго соблюдать нормы пожарной безопасности.
Критерии выбора
При выборе сэндвич-дымохода следует обратить внимание на марку стали внутренней трубы, толщину ее стенок и качество сварного шва.
Наиболее надежными являются стали марок AISI 316, AISI 321 и AISI 444. Толщина стенки должна быть не менее 0,5 мм. Оптимальный вариант сварного шва – сплошной шов встык.
Расчет размеров дымохода
Перед установкой необходимо правильно рассчитать высоту и диаметр трубы, а также толщину теплоизоляции. Минимальная высота дымохода должна составлять не менее 5 метров от уровня горения до устья трубы. Высота дымохода относительно конька крыши также имеет значение.
Диаметр дымохода определяет его пропускную способность. Рекомендуемый диаметр обычно указывается в паспорте котла.
Толщина теплоизоляционного слоя зависит от типа котла, расположения дымохода и климатических условий региона.
Комплектующие
К обязательным комплектующим относятся: переходник, одностенный участок трубы с шибером, стартовый элемент, опорные элементы, сэндвич-трубы, хомуты и оголовок. Дополнительно могут потребоваться конденсатосборник, тройник, ревизия, фланцы, мастер-флеш и отводы.
