Армирование стен цоколя: расчёт сеток и правила вязки
"Армирование стен цоколя: расчёт сеток и правила вязки
Армирование — обязательный этап при возведении стен цокольного этажа. Оно предотвращает трещины, повышает прочность и срок службы конструкции. Разберём ключевые моменты: от расчётов до монтажа.
Зачем нужно армирование
Бетон хорошо сопротивляется сжатию, но слаб на растяжение и изгиб. Арматурная сетка:
- равномерно распределяет нагрузки;
- снижает риск трещин при усадке и подвижках грунта;
- увеличивает несущую способность стен.
Выбор материалов
Основные варианты:
- рифлёная арматура А400 (А‑III), Ø 10–12 мм — основной материал для продольных стержней;
- гладкая арматура, Ø 6–8 мм — для хомутов и поперечных связей;
- композитная арматура (стеклопластиковая) — в условиях высокой коррозии (требует специального расчёта).
Расчёт арматурной сетки
Ключевые параметры:
- шаг ячеек — 150–200 мм (для нагруженных стен — 100 мм);
- диаметр стержней — продольные Ø 10–12 мм, поперечные Ø 6–8 мм;
- количество сеток — обычно две (у наружной и внутренней грани стены);
- защитный слой бетона — 30–50 мм от края стены до арматуры.
Пример для стены толщиной 300 мм:
- две сетки с ячейкой 150 × 150 мм;
- продольные прутки Ø 10 мм, поперечные Ø 8 мм;
- расстояние между сетками — 200 мм;
- отступы от граней — по 40 мм.
Правила вязки арматуры
- Подготовка
- очистите прутки от ржавчины и грязи;
- нарежьте заготовки по проектным размерам;
- соберите каркасы на ровной площадке.
- Сборка сетки
- укладывайте продольные стержни с заданным шагом;
- поверх них — поперечные, фиксируя пересечения вязальной проволокой (Ø 1,2–1,6 мм);
- используйте крючок или пистолет для вязки.

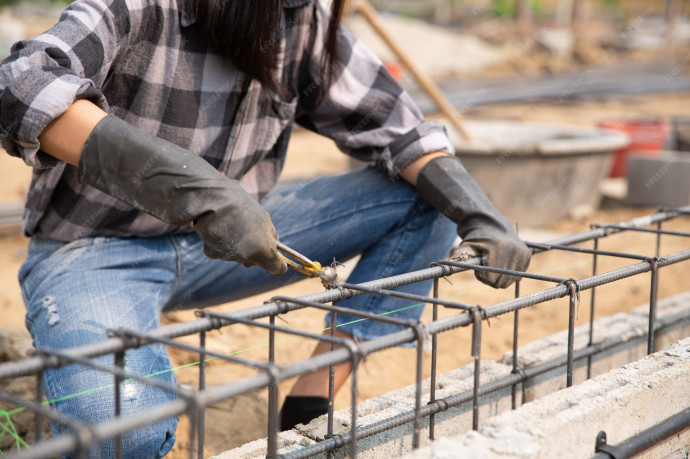

- Вязка узлов
- каждый перекрёсток вяжите минимум двумя витками;
- не допускайте ослабления соединений;
- следите за перпендикулярностью стержней.
- Установка в опалубку
- размещайте сетки строго по проекту (с фиксаторами для защитного слоя);
- соединяйте сетки между собой вертикальными стойками и хомутами;
- обеспечьте зазор 30–50 мм до опалубки.
- Стыковка участков
- нахлёст прутков — не менее 30 диаметров (например, для Ø 10 мм — 300 мм);
- вяжите не менее трёх перекрёстных соединений на нахлёсте;
- смещайте стыки соседних прутков на 600 мм и более.
Типичные ошибки
- Недостаточный защитный слой → коррозия арматуры.
- Малый нахлёст → слабая связь между участками.
- Редкая сетка → трещины при нагрузках.
- Слабая фиксация → смещение при заливке бетона.
- Отсутствие фиксаторов → арматура прилегает к опалубке.
Контроль качества перед заливкой
Проверьте:
- соответствие шага ячеек проекту;
- правильность нахлёстов и стыков;
- наличие фиксаторов защитного слоя;
- жёсткость каркаса (не должен деформироваться при касании);
- вертикальность и горизонтальность элементов.
Вывод
Для надёжного армирования:
- Точно рассчитайте параметры сетки под нагрузки и толщину стены.
- Используйте качественную арматуру и вязальную проволоку.
- Соблюдайте правила вязки и установки.
- Контролируйте защитный слой и геометрию каркаса.
- Проверяйте качество на каждом этапе.
Эти меры обеспечат прочность цокольных стен и предотвратят преждевременные повреждения.
"
