Вентиляционный зазор в трёхслойной кирпичной стене работает только тогда, когда воздух в нём движется. Для этого нужны продухи — отверстия в облицовочной кладке, через которые воздух заходит снизу и выходит сверху. Без них в зазоре скапливается влага, утеплитель намокает, а облицовка разрушается от замерзания. Разберёмся, где именно должны располагаться продухи и как их правильно организовать.
Принцип работы вентиляции
Воздушный зазор между утеплителем и облицовочным кирпичом — это канал, по которому воздух поднимается снизу вверх за счёт разницы температур. Тёплый воздух из нижних продухов поднимается, забирает влагу с поверхности утеплителя и выходит через верхние продухи. Этот процесс называется естественной конвекцией.
Чтобы конвекция работала, нужны:
- Нижние (приточные) продухи — через них воздух заходит;
- Верхние (вытяжные) продухи — через них воздух с влагой выходит;
- Свободный канал между ними — без заполнения раствором, мусором или растворными утечками.
Где располагать нижние продухи

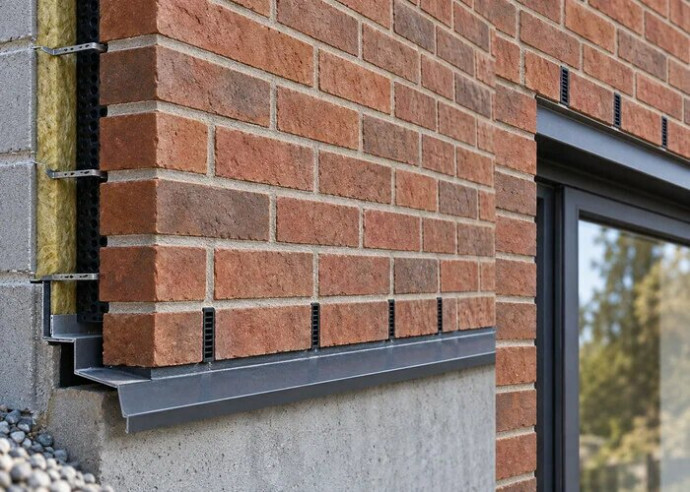

Высота. Нижние продухи располагают в первом–втором ряду облицовочной кладки, как можно ближе к уровню отмостки или земли. Чем ниже вход — тем эффективнее тяга, так как перепад высот между входом и выходом больше.
Шаг. Площадь продухов должна составлять не менее 75 см² на каждый метр длины стены. На практике это означает: один стандартный вентиляционный коробочек с живым сечением 150–200 см² ставят каждые 2,5–3 м по длине стены. Для дома 10×10 м по периметру потребуется примерно 12–16 коробочков снизу.
В углах. Продухи ставят не ближе 1 м от угла здания. В углах давление ветра меняется, и вентиляция может работать в обратную сторону — воздух будет заходить через верхние и выходить через нижние.
У проёмов. Под окнами и дверями продухи обязательны: именно здесь чаще всего скапливается конденсат, потому что подоконные участки самые холодные.
Где располагать верхние продухи
Высота. Верхние продухи ставят в верхних рядах кладки, под карнизной плитой или в зоне парапета. Если стена заканчивается под свесом крыши — продухи располагают в последнем ряду облицовки.
Шаг. Такой же, как у нижних: один коробочек на 2,5–3 м. Расположение по возможности — строго над нижними, чтобы вертикальные каналы работали симметрично.
Подоконные зоны. Дополнительные продухи ставят над окнами и под подоконниками — это создаёт локальную циркуляцию в зонах, где влага скапливается активнее всего.
Конструкция продухов
Вентиляционные коробочки. Пластиковые или металлические решётчатые вставки, которые закладывают в кладочный шов вместо раствора. Они не дают птицам и насекомым проникнуть в зазор и сохраняют живое сечение. Коробочки должны быть с жалюзи или сеткой, чтобы дождь не заливал зазор.
Щелевые продухи. Вместо коробочек иногда оставляют вертикальные щели в швах между кирпичами — раствор не заполняет шов на глубину 10–15 мм. Это дёшево, но менее эффективно: сечение меньше, а щели легко забиваются грязью.
Типичные ошибки
Продухов нет вообще. Самая частая и самая дорогая ошибка. Без вентиляции зазор превращается в закрытую камеру: влага конденсируется на утеплителе и облицовке, зимой замерзает и разрушает кирпич. Признаки — высолы и мокрые пятна на фасаде после дождя.
Только нижние или только верхние. Воздух не будет двигаться без перепада. Одни нижние продухи дают вход, но не дают выхода — влага остаётся внутри.
Малое сечение. Если продухи слишком узкие или частично забиты раствором, тяга недостаточна. Живое сечение должно быть не менее 75 см² на метр стены.
Зазор заполнен раствором. При кладке раствор выдавливается внутрь зазора и застывает, перекрывая канал. Это случается, когда не используют защитные экраны или не контролируют выдавливание.
Сетка с мелкой ячейкой. Если сетка слишком плотная, она блокирует поток воздуха и забивается пылью. Ячейка должна быть 3–5 мм.
Проверка при приёмке
- Посчитайте продухи — внизу и вверху должно быть примерно одинаковое количество.
- Проверьте сечение — коробочки должны быть открыты, не забиты раствором.
- Убедитесь в наличии зазора — между утеплителем и облицовкой должно быть 40–60 мм свободного пространства.
- Проверьте углы и проёмы — продухи есть рядом с углами (но не вплотную) и под окнами.
Вентиляционный зазор без продухов — это мина замедленного действия. Влага в закрытой полости разрушает утеплитель и облицовку за 5–10 сезонов. Правильно расставленные продухи стоят копейки, а продлевают жизнь фасада на десятилетия.
"
